Klasifikasi Pompa

Pompa adalah jenis mesin fluida yang berfungsi untuk memindahkan fluida melalui pipa dari satu tempat ke tempat lain. Dalam menjalankan fungsinya tersebut, pompa mengubah energi mekanik poros yang menggerakkan sudu-sudu pompa mejadi energi kinetik dan tekanan pada fluida. Spesifikasi pompa dinyatakan dengan jumlah fluida yang dapat dialirkan per satuan waktu (kapasitas) dan energi angkat (head) dari pompa.

 Klasifikasi Pompa

Menurut prinsip kerjanya, pompa diklasifikasikan menjadi dua macam, yaitu:

A.    Positive Displacement Pump

Merupakan pompa yang menghasilkan kapasitas yang intermittent, karena fluida ditekan di dalam elemen-elemen pompa dengan volume tertentu. Ketika fluida masuk, langsung dipindahkan ke sisi buang sehingga tidak ada kebocoran (aliran balik) dari sisi buang ke sisi masuk. Kapasitas dari pompa ini kurang lebih berbanding lurus dengan jumah putaran atau banyaknya gerak bolak-balik pada tiap satuan waktu dari poros atau engkol yang menggerakkan. Pompa jenis ini menghasilkan head yang tinggi dengan kapasitas rendah. Pompa ini dibagi lagi menjadi:

1.     Reciprocating Pump (pompa torak)

Pada pompa ini, tekanan dihasilkan oleh gerak bolak-balik translasi dari elemen-elemennya, dengan perantaran crankshaft, camshaft, dan lain-lainnya. Pompa jenis ini dilengkapi dengan katup masuk dan katup buang yang mengatur aliran fluida keluar atau masuk ruang kerja. Katup-katup ini bekerja secara otomatis dan derajat pembukaannya tergantung pada fluida yang dihasilkan. Tekanan yang dihasilkan sangat tinggi, yaitu lebih dari 10 atm. Kecepatan putar rendah yaitu 250 sampai 500 rpm. Oleh karena itu, dimensinya besar dan sangat berat. Pompa ini banyak dipakai pada pabrik minyak dan industri kimia untuk memompa cairan kental, dan untuk pompa air ketel pada PLTU. Skema pompa torak ditunjukkan pada gambar dibawah

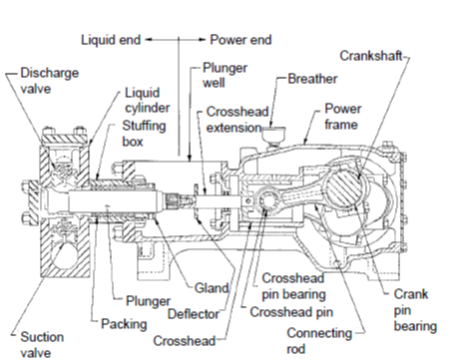

Skema pompa torak.

Sumber: karrasik (2008)



2.     Rotary Pump

Tekanan yang dihasilkan dari pompa ini adalah akibat gerak putar dari elemen-elemennya atau gerak gabungan berputar. Bagian utama dari pompa jenis ini adalah :

§  rumah pompa yang stasioner

§  rotor, yang di dalamnya terdapat elemen-elemen yang berputar dalam rumah pompa

Prinsip kerjanya adalah fluida yang masuk ditekan oleh elemen-elemen yang memindahkannya ke sisi buang kemudian menekannya ke pipa tekan. Karena tidak memiliki katup-katup, maka pompa ini dapat bekerja terbalik, sebagai pompa maupun sebagai motor. Pompa ini bekerja pada putaran yang tinggi sampai dengan 5000 rpm atau lebih. Karena keuntungan tersebut, pompa ini banyak dipakai untuk pompa pelumas dan pada hydraulic power transmission. Yang termasuk jenis pompa ini adalah:

a.   Gear Pump (Pompa Roda Gigi)

Prinsip kerja dari pompa ini adalah berputarnya dua buah roda gigi berpasangan yang terletak dalam rumah pompa akan menghisap dan menekan fluida yang dipompakan. Fluida yang mengisi ruang antar gigi ditekan ke sisi buang. Akibat diisinya ruang antar sisi tersebut maka pompa ini dapat beroperasi. Aplikasi dari pompa ini adalah pada sistem pelumasan, karena pompa ini menghasilkan head yang tinggi dan debit yang rendah. Contoh pompa roda gigi terdapat pada gambar 2.4.



Pompa roda gigi.

Sumber: Edward (1996:26)



b.   Pompa Piston

Prinsip kerja dari pompa ini adalah berputarnya selubung putar menyebabkan piston bergerak sesuai dengan posisi ujung piston di atas piring dakian. Fluida terhisap ke dalam silinder dan ditekan ke saluran buang akibat gerakan naik turun piston. Fungsi dari pompa ini adalah untuk pemenuhan kebutuhan head tingi dan kapasitas rendah. Skema pompa piston ditunjukkan pada gambar dibawah



Skema pompa piston.

Sumber: Sutikno (1998:30)



B.  Dynamic Pump

Merupakan pompa yang ruang kerjanya tidak berubah selama pompa bekerja. Untuk merubah kenaikan tekanan, tidak harus mengubah volume aliran fluida. Dalam pompa ini terjadi perubahan energi, dari energi mekanik menjadi energi kinetik, kemudian menjadi energi potensial. Pompa ini memiliki elemen utama sebuah rotor dengan suatu impeler yang berputar dengan kecepatan tinggi. Yang termasuk di dalam jenis pompa ini adalah pompa aksial dan pompa sentrifugal.

1.     Pompa Aksial

Prinsip kerja dari pompa ini adalah berputarnya impeler akan menghisap fluida yang dipompakan dan menekannya ke sisi tekan dalam arah aksial. Pompa ini cocok untuk aplikasi yang membutuhkan head rendah dan kapasitas tinggi, seperti pada sistem pengairan. Contoh pompa aksial terdapat pada gambar dibawah



Pompa aksial

Sumber: Kurtz (2005:101)

2.     Pompa Sentrifugal

Elemen pokok dari pompa ini adalah sebuah rotor dengan sudu-sudu yang berputar pada kecepatan tinggi. Fluida yang masuk dipercepat oleh impeler yang menaikkan tekanan maupun kecepatannya, dan melempar fluida keluar melalui volute atau rumah siput. Pompa ini digunakan untuk memenuhi kebutuhan head medium sampai tinggi dengan kapasitas aliran medium. Dalam aplikasinya, pompa sentrifugal banyak digunakan untuk proses pengisian air pada ketel dan pompa rumah tangga. Bagian-bagian dari pompa sentrifugal adalah stuffling box, packing, shaft, shaft sleeve, vane, casing, eye of impeller, impeller, casing wear ring dan discharge nozzle.



Penampang memanjang pompa sentrifugal

Sumber: Dietzel (1980:244)
