Jenis -jenis Vernier Caliper / Jangka Sorong dan Kegunaannya

Macam-macam Vernier Caliper dan Kegunaannya


Baca juga artikel alat ukut untuk Macam-macam Micrometer dan Kegunaannya dan Cylinder Gauge

Macam-macam vernier caliper pada umumnya adalah:

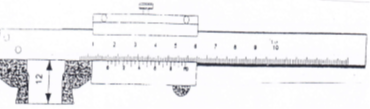

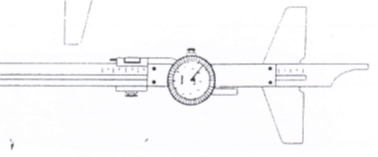

1.    Mistar ingsut kedalaman.
Fungsi: pengukur kedalam, pengukur lebar dan posisi alur terhadap tepi alur lainnya (dengan ujung berkait), mengukur diameter luar dan diameter dalam.



Gambar 1.1 Mistar Ingsut Kedalaman
Sumber: Taufiq Rochim 2001: 277

2.        Mistar ingsut tak sebidang.
Fungsi: untuk mengukur jarak antara dua permukaan yang bertingkat


Gambar 1.2 Mistar Ingsut Tak sebidang
Sumber: Taufiq Rochim 2001 : 274

3.        Mistar ingsut jarak center.
Fungsi: untuk mengukur jarak antara center lubang, dan untuk mengukur jarak dari center ke tepi.


Gambar 1.3 Mistar Ingsut Jarak Center
Sumber: Taufiq Rochim 2001: 274

4.        Mistar ingsut diameter alur dalam.
Fungsi : untuk mengukur alur di dalam silinder dengan silinder berdiameter minimum 30 mm.



Gambar 1.4 Mistar Ingsut Diameter Alur Dalam
Sumber: Taufiq Rochim 2001 : 275

5.        Mistar ingsut putar.
Fungsi : mengukur jarak dua permukaan yang sejajar tetapi tidak sebidang (sulit diukur dengan mistar ingsut biasa).



Gambar 1.5 Mistar Ingsut Putar
Sumber: Taufiq Rochim 2001 : 276

6.        Mistar ingsut tekanan ringan.
Fungsi : untuk mengukur diameter luar pipa yang tipis dan lunak.



Gambar 1.6 Mistar Ingsut Tekanan Ringan
Sumber: Taufiq Rochim2001 : 276

7.        Mistar ingsut serbaguna.
Fungsi : pengukur diameter luar atau tebal, pengukur kedalaman, pengukuran sudut, pengukur ketinggian,sebagai jangka dan penggores, dan sebagai pembagi (jarak).


Gambar 1.7 Mistar Ingsut serbaguna
Sumber: Taufiq Rochim 2001 : 272

8.        Mistar ingsut pipa.
Fungsi: mengukur tebal dinding pipa, mengukur tebal plat yang melengkung.



Gambar 1.8 Mistar Ingsut Pipa
Sumber: Taufiq Rochim 2001 : 275

9.        Mistar ingsut posisi dan lebar alur
Fungsi: untuk mengukur lebar alur dan posisi alur terhadap tepi atau alur lain.



Gambar 1.9 Mistar Ingsut Posisi dan Lebar Alur
Sumber: Taufiq Rochim 2001 : 276

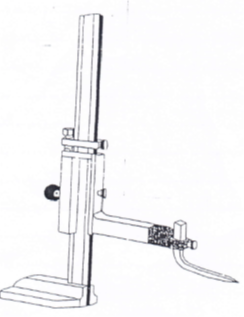

10.    Mistar ingsut penggores.
Fungsi: selain sebagai pengukur diameter luar dan dalam dapat juga digunakan sebagai mistar ingsut ketinggian atau apda pembuatan gambar-gambar gores.



Gambar 1.10 Mistar Ingsut Penggores
Sumber: Taufiq Rochim 2001 : 277

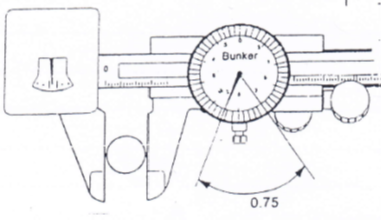

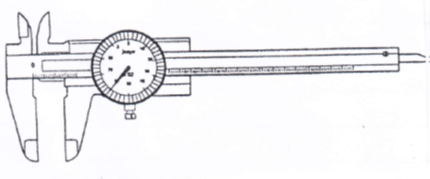

11.    Mistar ingsut jam.
Fungsi: pengukur diameter dalam dan luar, dan pengukur ketinggian.



Gambar 1.11 Mistar Ingsut Jam
Sumber: Taufiq Rochim 2001 : 277



12.    Mistar ingsut nonius
Fungsi: pengukuran diameter luar dan dalam, dan pengukur ketinggian.



Gambar 1.12 Mistar ingsut Nonius
Sumber: Tuafiq Rochim 2001 : 273

13.    Mistar ingsut batas
Fungsi : pengukur diameter luar dan dalam , dan pengukur ketinggian.



Gambar 1.13 Mistar Ingsut Batas
Sumber: Taufiq Rochim 2001 : 276







14.    Mistar ingsut ketinggian
Fungsi: pengukur ketinggian benda.



Gambar 1.14 Mistar Ingsut Ketinggian

Sumber: Taufiq Rochim 2001 : 272
