MESIN SEKRAP



MESIN SEKRAP



Prinsip Kerja Mesin Sekrap

Prinsip kerja dari mesin ini adalah merubah gerakan putar motor penggerak menjadi gerakan bolak-balik pada arm. Sistem gerakannya ada dua macam:

1.      Main Drive

Main drive adalah gerakan untuk menjalankan proses pemotongan berupa gerakan bolak-balik pahat yang berasal dari gerakan rocker arm. Sebuah motor listrik memberikan gerakan putar melalui geardrive menuju roda gigi penggerak (crank wheel). Pada crank wheel dipasang pivot/pasak yang letaknya dapat diatur terhadap pusat. Hal ini dapat dilakukan dengan mengatur panjang pendeknya blok engkol yang dihubungkan ke rocker arm. Dengan demikian gerakan putaran dari crank wheel akan menyebabkan rocker arm ikut bergerak (berayun). Ayunan rocker arm ini akan menyebabkan arm (lengan) yang memegang pahat bergerak maju mundur.

2.      Feed Drive

Mekanisme ini berfugsi menggerakkan meja untuk menghasilkan pemotongan. Sistem ini dapat digerakkan secara manual atau otomatis. Hasil pemotongan secara otomatis akan lebih halus karena pergeseran benda kerja lebih konstan.



Bagian-bagian Mesin Sekrap

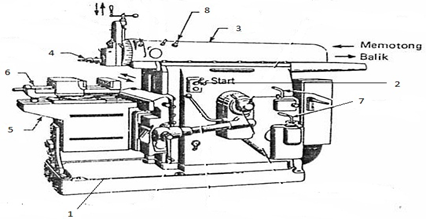

Gambar 2.1 Bagian–bagian mesin sekrap

Sumber: Buku Petunjuk Praktikum Proses Manufaktur I.

Lalu bagian-bagian dari mesin sekrap, antara lain :

1      Frame

Merupakan  bagian vertikal mesin yang berisi mekanisme penggerak dan pengatur kecepatan gerak ram.

2      Ram

Bagian mesin yang bergerak horisontal bolak-balik pada proses pemakanan.

3      Tool Post

Merupakan bagian mesin yang digunakan untuk memegang pahat.

4      Table

Digunakan sebagai dasar vise (ragum).

5      Vise (ragum)

Vise digunakan untuk menjepit benda kerja.

6      Motor Listrik

Digunakan sebagai penggerak utama mesin.

7      Ram Clamp

Untuk mengunci kedudukan ram terhadap link dan lever.



Macam-macam Mesin Sekrap

Mesin sekrap adalah mesin yang relatif sederhana. Biasanya digunakan dalam ruang alat atau untuk mengerjakan benda kerja yang jumlahnya satu atau dua buah untuk prototype (benda contoh). Pahat yang digunakan sama dengan pahat bubut. Proses sekrap tidak terlalu memerlukan perhatian/konsentrasi bagi operatornya ketika melakukan penyayatan. Mesin sekrap yang sering digunakan adalah Mesin sekrap horisontal. Selain itu, ada mesin sekrap vertikal yang biasanya dinamakan mesin slotting/slotter. Proses sekrap ada dua macam yaitu  proses sekrap (shaper) dan planner. Proses sekrap dilakukan untuk benda kerja yang relatif kecil, sedang proses planner untuk benda kerja yang besar.

1.    Mesin sekrap datar atau horisontal (Shaper)

Mesin jenis ini umum dipakai untuk produksi dan pekerjaan serbaguna terdiri atas rangka dasar dan rangka yang mendukung lengan horisontal. Benda kerja didukung pada rel silang sehingga memungkinkan benda kerja untuk  digerakkan ke arah menyilang atau vertikal dengan tangan atau penggerak daya. Pada mesin ini pahat melakukan gerakan bolak-balik, sedangkan benda kerja melakukan gerakan ingsutan. Panjang langkah maksimum sampai 1000 mm, cocok untuk benda pendek dan tidak terlalu berat.

Gambar 2.2 Mesin sekrap horisontal

Sumber: Shaping Machine. Richonmachine (2007)



2.    Mesin sekrap vertikal (Slotter)

Mesin sekrap jenis ini digunakan untuk pemotongan dalam, menyerut dan bersudut serta untuk pengerjaan permukaan-permukaan yang sukar dijangkau. Selain itu mesin ini juga bisa digunakan untuk operasi yang memerlukan pemotongan vertikal. Gerakan pahat dari mesin ini naik turun secara vertikal, sedangkan benda kerja bisa bergeser ke arah memanjang dan melintang. Mesin jenis ini juga dilengkapi dengan meja putar, sehingga dengan mesin ini bisa dilakukan pengerjaan pembagian bidang yang sama besar.



Gambar 2.3 Mesin sekrap vertikal

Sumber: What is Shaping Machine. Reflow (2009)





3.    Mesin sekrap eretan (Planner)

Mesin planner digunakan untuk mengerjakan benda kerja yang panjang dan besar (berat). Benda kerja dipasang pada eretan yang melakukan gerak bolak-balik, sedangkan pahat membuat gerakan ingsutan dan gerak penyetelan. Lebar benda ditentukan oleh jarak antar tiang-tiang mesin. Panjang langkah mesin jenis ini ada yang mencapai 200 sampai 1000 mm.

Gambar 2.4 Mesin sekrap eretan

Sumber : Shaping Machine Catalogue. Beatuomotivemachine (2010)



Fungsi Mesin Sekrap

Fungsi mesin sekrap pada dasarnya untuk meratakan benda kerja dengan jalan menyayatkannya atau mengiris dengan pahat sekrap. Fungsinya antara lain:



Gambar 2.5 Macam-macam fungsi mesin sekrap

Sumber : Sarjono, Wiganda (1978)

a.    Menyerut permukaan bagian sisi

b.    Menghaluskan bagian sisi

c.    Membuat pahat alut

d.    Menghaluskan permukaan

e.    Melakukan penyayatan kasar



Macam-macam Pahat Sekrap

Gambar 2.6 Macam-macam pahat sekrap

Sumber : Nama bagian-bagian mesin sekrap. Lutfidevil (2009)



Keterangan gambar :

a)    Pahat sekrap kasar lurus

b)   Pahat sekrap kasar lengkung.

c)    Pahat sekrap dasar

d)   Pahat sekrap runcing

e)    Pahat sekrap sisi

f)    Pahat sekrap sisi kasar

g)   Pahat sekrap sisi datar

h)   Pahat sekrap profil

a.    Pahat kasar

Pahat kasar dipakai untuk mengurangi bahan sebanyak mungkin dalam waktu singkat, penampang chip yang memerlukan pahat yang kuat.

- Pahat kasar lurus kiri

- Pahat kasar lurus kanan

- Pahat kasar bengkok kiri

- Pahat kasar bengkok kanan



b.    Pahat finishing

Pahat finishing ini harus menghasilkan permukaan yang halus pada benda kerja. Oleh sebab itu potongannya bisa terbentuk segi empat. Pahat bebek bisa menahan lenturan benda kerja (dapat mengurangi kerusakan pada benda kerja)

- Pahat finishing titik

- Pahat finishing dasar

- Pahat finishing lurus

- Pahat finishing bebek

c.    Pahat profil

Bentuk pahat profil juga diperlukan untuk mengerjakan bentuk yang kita inginkan pada benda kerja.

- Pahat groove

- Pahat sisi

- Pahat bengkok alur T

- Pahat radius
