Jenis dan Fungsi Valve / Katup

 Fungsi valve pada suatu sistem perpipaan antara lain :

a. Menutup dan membuka suatu sistem untuk mengalirkan fluida.

b. Mengatur suatu aliran fluida

c. Menghindari adanya aliran balik (black flow).

d. Sebagai pengaman suatu sistem.

a. Jenis valve yang termasuk dalam kategori membuka dan menutup aliran secara penuh :

• ·         Gate valve
• ·         Ball valve
• ·         Plug valve

Fungsi utama valve diatas adalah untuk membuka dan menutup aliran secara penuh atau lebih dikenal dengan On – Off, Start-Stop service. Pada umumnya jenis valve ini memiliki tahan aliran atau pressure droup yang kecil (minimum).

b. Jenis valve yang fungsi utamanya mengatur aliran atau regulation flow :

• Globe valve

• Butterfly valve

• Needle valve

• Diapraghma valve

Pressure drop yang terjadi di dalam valve ini lebih besar karena bentuk lintas aliran didalam body

b. Menghindari adanya aliran balik (black flow).

Check valve berfungsi untuk mencegah aliran balik dari flowline ke sumur. Valve ini mempunyai hinged flap (penutup model engsel) yang memperbolehkan aliran hanya pada satu arah dan menutup bila terjadi aliran balik. Valve ini biasanya hanya digunakan untuk sistem dual completion dan single flowline completion.

c. Valve yang ditugaskan sebagai keamanan / safety :

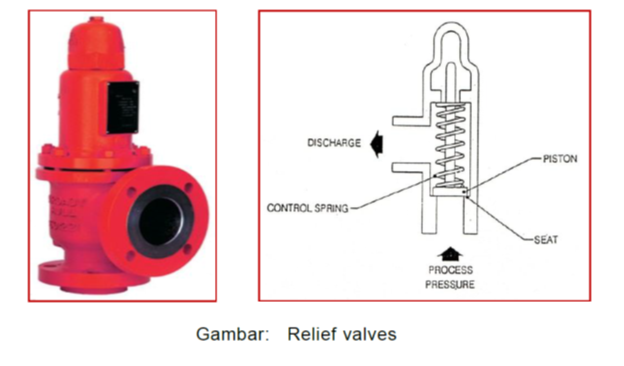

·         Relief valve

·         Repture disc

·         Breather valve

·         Control valve

·         Dan lain-lain

Yang dimaksud valve pengaman adalah keamanan terhadap peralatan maupun keselamatan bagi pekerja, disamping itu juga untuk membatasi kondisi operasi yang diperlukan agar sesuai dengan yang dikehendaki.



 Sumber : Teknik Produksi Migas, Semester 3, Kementerian & Kebudayaan RI
