Struktur Kristal - Kisi Kisi Kristal - Material Teknik

•       Kristal adalah susunan atom-atom secara teratur dan kontinu pada arah tiga dimensi

•       Satuan sel adalah susunan terkecil dari kristal

•       Parameter kisi struktur kristal

–       Panjang sisi a, b, c

–       Sudut antara sumbu a, b, d

Sistem Kristal
Parameter kisi diklasifikasikan dalam tujuh sistem kristal dan empat belas kisi kristal

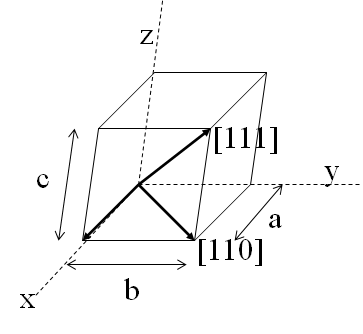

•       Arah kristal dinyatakan sebagai vektor dalam [uvw]

•       uvw merupakan bilangan bulat

•       Himpunan arah <111> terdiri dari [111], [111], [111], [111], [111], [111], [111], [111]

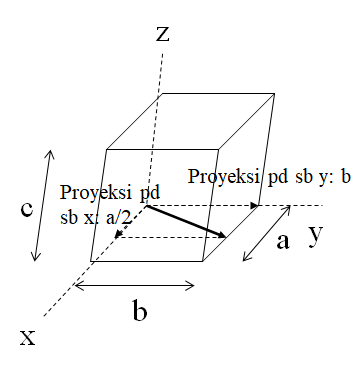

Menentukan Indeks Miller Arah Kristal

•       Prosedur menentukan arah kristal

                                               x     y    z

              Proyeksi                 a/2   b    0

     Proyeksi (dlm a, b, c)

                                              ½     1     0

              Reduksi              1     2     0

              Penentuan                [120]

Bidang Kristal

•       Dinyatakan dengan (hkl)

•       hkl merupakan bilangan bulat

Menentukan Indeks Miller Bidang Kristal

•       Prosedur menentukan bidang kristal

                                                  x      y     z

              Perpotongan          ~a     -b     c/2

              Perpotongan (dlm a, b dan c)

                                                  ~     -1    ½

              Resiprokal                 0     -1     2

              Penentuan                     (012)

14 kisi kristal

Kristal Kubik Berpusat Muka

•       Faktor tumpukan padat = total volum bola / total volum satuan sel = V_s/V_c = 4x(4/3 pr³)/16r^3Ö2 = 0,74

•       Kerapatan = hA / V_cN_A       = (4x63,5) / (16Ö2x (1,28x10 ^-8)x(6,02x 10²³)) g/cm³ = 8,89 g/cm³.

Kristal Kubik Berpusat Bidang



Kristal Heksagonal Tumpukan Padat
