Bagian-bagian Utama Mesin Pendingin Kompresi Uap



Bagian-bagian Utama Mesin Pendingin Kompresi Uap

1.     Kompresor

Alat yang digunakan untuk mengkompresikan refrigerant (zat pendingin) yang berbentuk uap ke dalam kondensor sehingga tekanannya naik dan mudah diembunkan.

a.     Kompresor Positif

Gas masuk ke dalam silinder dan dikompresikan

b.     Kompresor dinamik

Gas yang dihisap masuk dipercepat alirannya oleh sebuah  impeller yang kemudian merubah energi kinetic untuk menaikkan tekanan.



Kompresor juga dapat digolongkan berdasarkan spesifikasinya antara lain :

                              a). Penggolongan berdasarkan metode kompresi

                                   terbagi menjadi dua jenis yaitu :

1.)   Metode kompresi positif dibagi menjadi empat yaitu

§  Kompresi Torak Bolak - Balik





Mekanisme kompresor torak bolak – balik

Sumber : Penyegaran Udara, Wiranto :2002



§  Kompresor Tingkat Ganda Bolak – Balik





Mekanisme kompresor torak ganda kecepatan tinggi

Sumber : Penyegaran Udara, Wiranto :2002



§  Kompresor Putar

Dapat dibagi menjadi dua jenis yaitu daun berputar dan daun stasioner diam

Mekanisme kompresor Putar

Sumber : Penyegaran Udara, Wiranto :2002



§  Kompresor Sekrup



Mekanisme kompresor sekrup

Sumber : Penyegaran Udara, Wiranto :2002

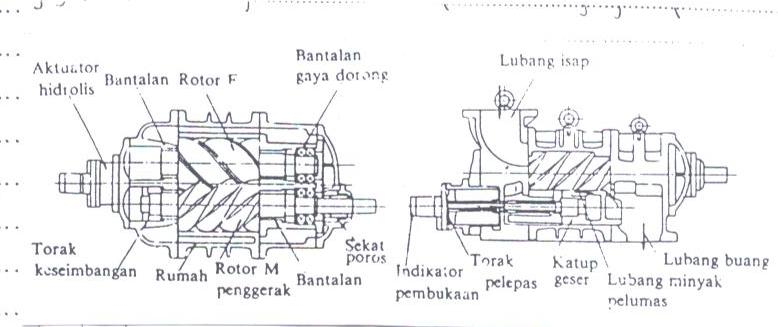

Konstruksi kompresor sekrup

Sumber : Penyegaran Udara, Wiranto :2002



Metode kompresi sentrifugal dibagi menjadi dua jenis yaitu kompresor sentrifugal tunggal dan tingkat ganda

a)     Penggolongan berdasarkan bentuk

§  Jenis Vertikal

§  Jenis Horizontal

§  Jenis Sumbu banyak (Jenis V,VV,W)

b)    Penggolongan berdasarkan gas refrigerant

§   Kompresor ammonia

§   Kompresor Freon

§   Kompresor CO₂

c)     Penggolongan berdasarkan kecepatan putar

§   Jenis kecepatan tinggi

§   Jenis kecepatan rendah

d)    Penggolongan berdasarkan konstruksi

§   Jenis terbuka

§   Jenis hermetic

Pada dasarnya kompresor hermetic hamper sama dengan kompresor semi hermetik. Perbedaannya terletak pada cara penyambungan rumah baja kompresor dengan stator motor penggeraknya.Pada kompresor jenis semi hermetik rumah terbuat dari besi tuang dan bagian-bagian penutup dan penyambungnya masih dapat terbuka.Sebaiknya kompresor hermetik  rumah kompresor dibuat dari baja dengan sambungan las sehingga tidak dapat terbuka.





kompresor putar hermetik

Sumber : Penyegaran Udara, Wiranto :2002



§  Jenis semi otomatis





Penampang kompresor semi otomatis

      Sumber : Penyegaran Udara, Wiranto :2002



2 Kondensor

              Alat yang berfungsi untuk mengubah refrigerant (zat pendingin) yang mempunyai fase/wujud uap menjadi cair pada tekanan konstan (sebagai alat pengembun refrigerant).Kondensor dibagi menjadi empat yaitu :

a.    Kondensor tabung dan pipa horizontal

Banyak digunakan pada unit pendinginan air dan penyegar udara baik untuk ammonia maupun Freon. Untuk amonia pipa pendingin biasanya terbuat dari pipa baja. Sedangkan pada Freon pipa pendingin menggunakan pipa tembaga.          Jika dikehendaki  adanya ketahanan korosi sebaiknya digunakan pipa kuningan atau cupro nikel dan pelat pipa kuningan.





Kondensor tabung dan pipa horizontal

Sumber : Penyegaran Udara, Wiranto :2002



b.     Kondensor tabung dan pipa koil

Banyak digunakan pada unit Freon sebagai refrigerant berkapasitas kecil missal pada penyegar udara jenis paket. Pendingin air dan sebagainya. Pipa pendingin terbuat dari tembaga dengan atau tanpa sirip. Pipa itu mudah dibuat dan harganya murah.

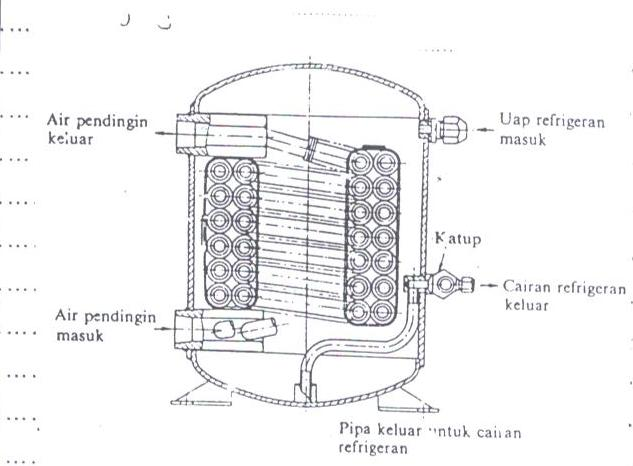

Kondensor tabung dan koil

Sumber : Penyegaran Udara, Wiranto :2002





c.     Kondensor jenis pipa ganda

Merupakan susunan dari dua pipa koaksial yang dipakai pada pipa refrigerasi berkapasitas rendah dan Freon sebagai refrigerannya. Digunakan pipa dalam dan pipa luar terbuat dari pipa tembaga dan bersirip



Kondensor Jenis Pipa Ganda

Sumber : Penyegaran Udara, Wiranto :2002



d.     Kondensor pendingin udara koil bersirip pelat

Terdiri dari koil pipa pendingin bersirip pelat dengan sirip aluminium atau pipa tembaga dan sirip tembaga.



Kondensor pendingin udara koil bersirip pelat

Sumber : Penyegaran Udara, Wiranto :2002



3. Katup Ekspansi

                      Mempunyai fungsi untuk menguapkan cairan refrigerant agar mudah menguap jika mendapat panas. Ada tiga jenis katup ekspansi yaitu :

a.     Katup ekspansi otomatik termostatik jenis pengaman

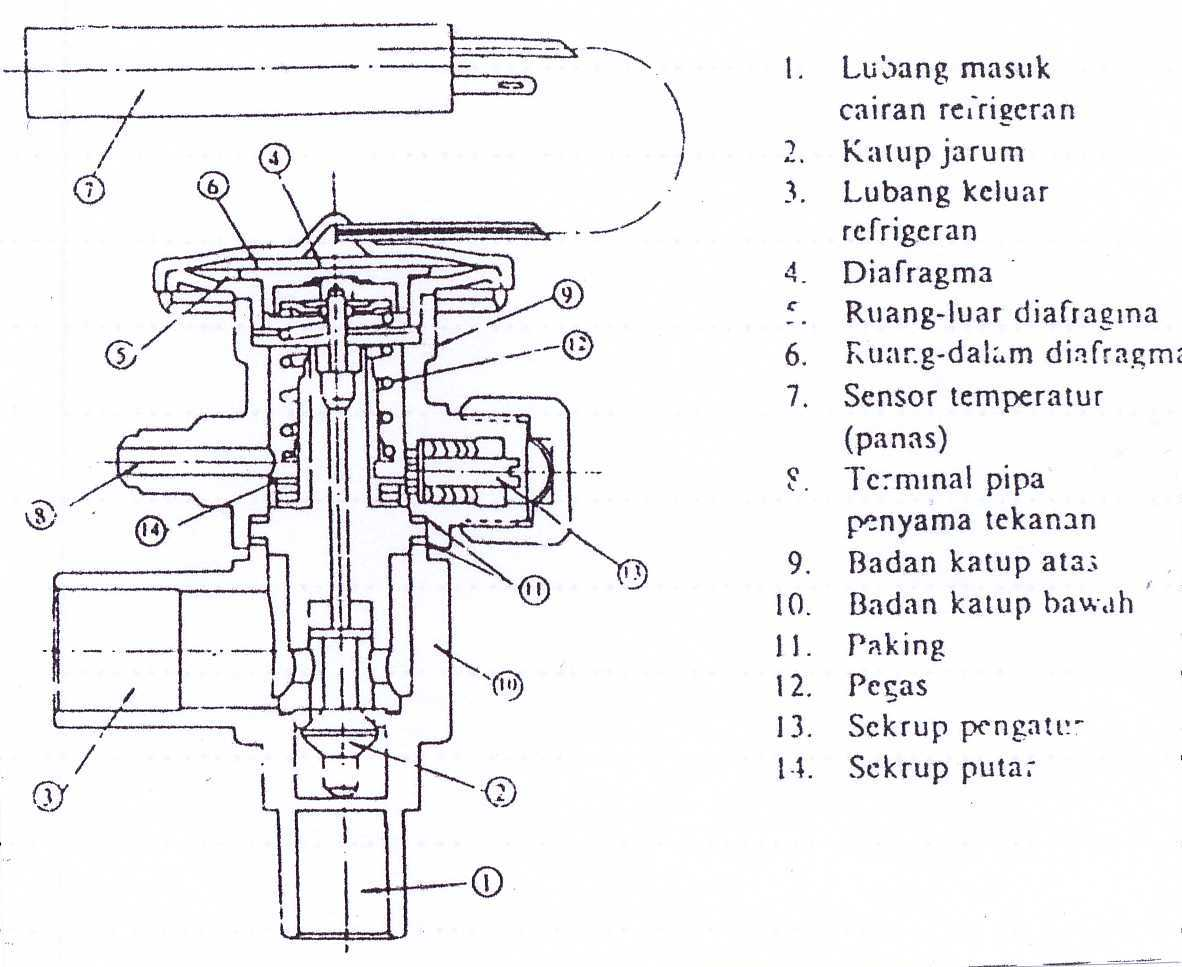

 Katup ekspansi otomatik termostatik jenis pengaman

Sumber : Penyegaran Udara, Wiranto :2002



b.      Katup ekspansi manual

Adalah katup ekspansi dengan throttle yang diatur secara manual yaitu menggunakan katup jarum yang berbeda dengan katup stop biasa.

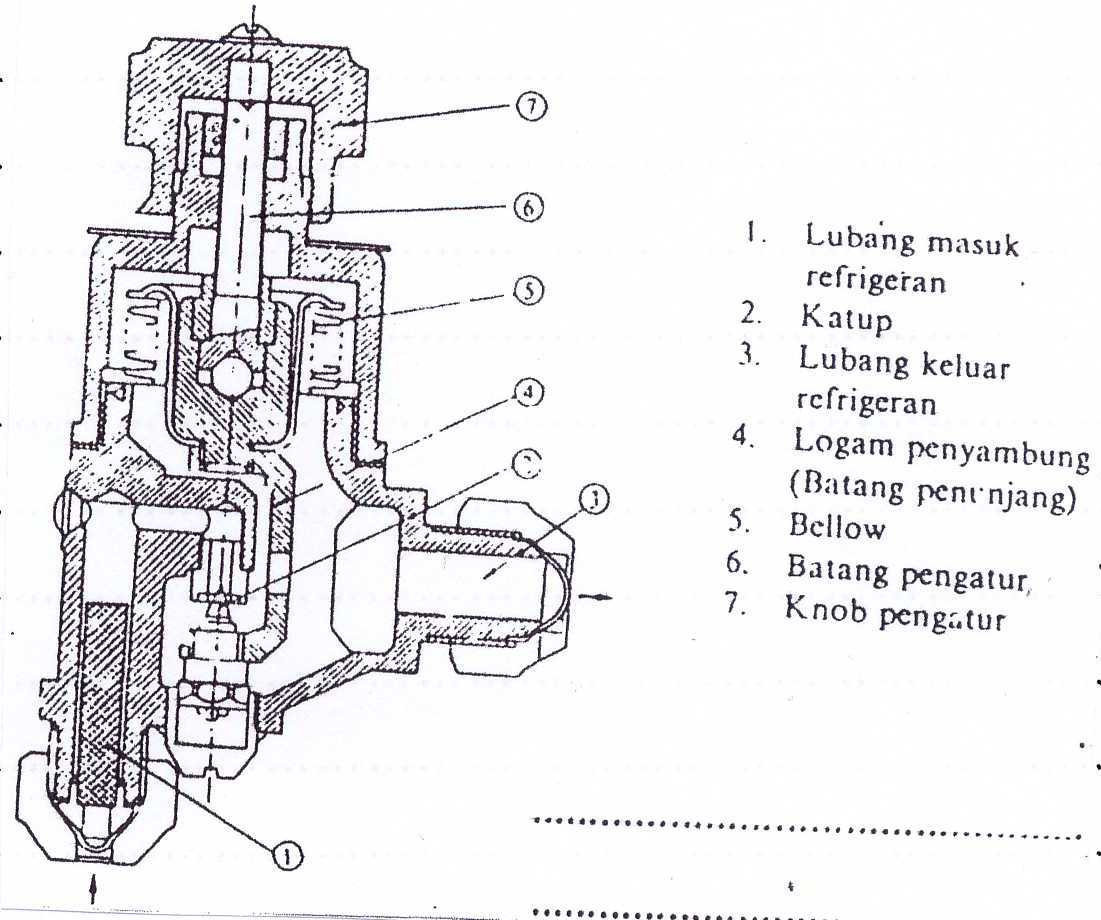

  Katup ekspansi manual

       Sumber : Penyegaran Udara, Wiranto :2002

c.     Katup ekspansi tekanan konstan

Katup digerakkan oleh tekanan evaporator untuk memper- tahankan tekanan konstan di evaporator.



 Katup ekspansi tekanan konstan

  Sumber : Penyegaran Udara, Wiranto :2002



4. Evaporator

              Berfungsi untuk menyerap panas dari udara luar sehingga refrigerant berubah fase menjadi uap. Evaporator dibagi dalam beberapa golongan sesuai dengan refrigerant yang ada di dalamnya, yaitu:

a.     Jenis ekspansi kering

Cairan yang diekspansikan melalui katup ekspansi pada waktu masuk ke dalam evaporator sudah dalam keadaan campuran dengan uap sehingga keluar dari evaporator dalam keadaan kering.

b.     Jenis setengah basah

Evaporator jdengan kondisi refrigerant antara evaporator jenis ekspansi kering dan evaporator jenis basah. Dalam evaporator jenis basah selalu ada refrigerant dalam pipa penguapannya.





c.     Evaporator basah

Pada evaporator ini sebagian besar dari evaporator terisi oleh refrigerant.

                      Evaporator memiliki tiga macam konstruksi yaitu :

a.     Evaporator tabung dan koil

Dipakai pada mesin pendingin kecil. Terdapat pipa koil tunggal atau pipa ganda di dalam sebuah silinder.





Evaporator tabung dan koil

Sumber : Penyegaran Udara, Wiranto :2002



b.     Evaporator tabung dan pipa jenis ekspansi kering

Menggunakan banyak pipa yang dipasang di dalam tabung seperti pada gambar di bawah ini

Evaporator tabung dan pipa jenis ekspansi kering

  Sumber : Penyegaran Udara, Wiranto :2002



c.     Evaporator kecil dengan pendinginan udara

Terdiri dari pipa koil bersirip di bagian luarnya. Ada dua macam koil dengan pendinginan udara ekspansi langsung. Pada ekspansi langsung refrigerant diuapkan langsung di pipa evaporator. Sedangkan pada ekspansi tak langsung udara didinginkan dulu oleh refrigerant.



Evaporator kecil dengan pendinginan udara

Sumber : Penyegaran Udara, Wiranto :2002
