Karakteristik Kinerja Motor Diesel

 Karakteristik Kinerja Motor Diesel

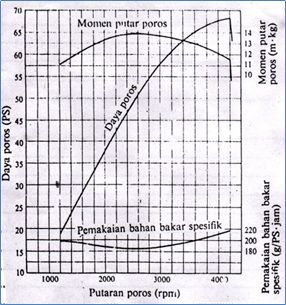

1      Grafik hubungan Putaran dengan Daya Poros dan Fuel Consumption.

a.              Grafik Torsi dengan Putaran

Pada grafik ditunjukkan bahwa semakin tinggi putaran (rpm) maka torsi semakin meningkat sampai mencapai titik maksimum pada putaran tertentu. Hal ini disebabkan karena dibutuhkannya momen putar tinggi pada awal putaran poros kemudian terjadi sifat kelembaman sehingga menurun pada putaran tertentu.



 Grafik Hubungan Putaran dengan daya Poros

Sumber : Arismunandar, Motor Diesel Putaran Tinggi. 1975 : 61



b.              Grafik Hubungan antara Spesific Fuel Consumption terhadap Putaran

Dari grafik 2.7 terlihat bahwa pemakaian bahan bakar yang dimaksud adalah jumlah putaran/ jumlah sirkulasi bahan bakar yang diperlukan untuk daya yang dihasilkan dan grafik antara fuel consumption dengan putaran cenderung mengalami penurunan. Namun setelah mencapai titik optimum kembali mengalami kenaikan. Hal ini dikarenakan konsumsi bahan bakar yang cenderung tinggi karena diperlukan daya yang besar untuk penggerak awal mesin. Pada putaran setelah titik optimum, grafik mengalami kenaikan. Hal ini dikarenakan pembakaran kurang sempurna sehingga daya mengalami penurunan, inilah yang menyebabkan SCF meningkat. Selain itu dengan naiknya putaran maka daya yang dibutuhkan semakin besar

c.                Grafik Daya Poros terhadap Putaran

Pada grafik terlihat bahwa semakin tinggi nilai putaran maka daya poros mengalami peningkatan sampai mencapai titik maksimum (titik dimana putaran poros lebih rendah daripada putaran dimana daya indikatornya maksimum), kenaikkan itu menunjukkan semakin besarnya daya efektif akibat dari daya indikasi yang dihasilkan dari pembakaran bahan bakar semakin besar akibat putaran yang terus bertambah. Kemudian mengalami penurunan pada putaran yang lebih tinggi. Hal ini disebabkan karena adanya gesekan antara piston dengan silinder dalam ruang bakar, pada bantalan, roda gigi, daya untuk menggerakkan pompa bahan bakar, generator, pompa air, katup,dsb. Dapat disimpulkan bahwa semakin besar putaran menyebabkan gesekan yang terjadi juga besar, sehingga beban daya yang harus ditanggumg daya indikasi semakin besar dan berpengaruh pada daya efektif.



2         Grafik hubungan antara momen putar (torsi), daya poros, dan MEP



Grafik Hubungan putaran dengan daya, dan MEP

Sumber : Maleev. 1985. Internal Combustion Engine.

a.              Grafik Antara Daya Efektif dan Putaran

Pada grafik terlihat bahwa semakin tinggi putaran, maka daya efektifnya akan mencapai nilai maksimum dengan kata lain daya efektifnya berbanding lurus dengan putaran. Tetapi setelah mencapai titik maksimumnya, nilainya akan menurun. Nilai daya efektif merupakan pengurangan nilai daya indikasi dengan daya mekanis.

b.              Grafik Antara Daya Mekanis dan Putaran

Pada grafik terlihat semain tinggi putaran maka daya mekanis cenderung meningkat. Tingkat kenaikan daya mekanis dibawah daya indikasi dan daya efektif.

c.              Grafik Hubungan Mean Efective Pressure dengan Putaran

Pada grafik hubungan putaran dengan MEP terlihat bahwa grafik mengalami kenaikan seiring dengan kenaikan putaran. Tetapi setelah mencapai titik ultimate, harga tekanan efetif rata-rata mengalami penurunan.

d.              Grafik Hubungan Daya Indikasi dengan Putaran

Pada grafik hubungan daya indikasi dengan putaran terlihat bahwa kurva yang awalnya naik setelah mencapi titik tertentu kurva tersebut akan cenderung menurun. Dikarenakan semakin cepat putaran maka daya yang hilang akibat gesekan juga semain besar sehingga menyebabkan penurunan daya indikasi.

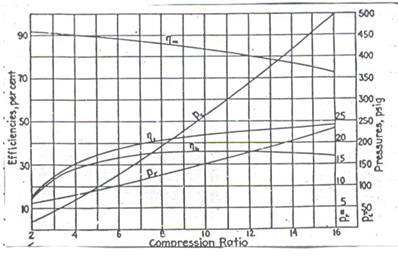

3       Grafik Hubungan Efisiensi dengan Compression Rasio

Grafik Hubungan Efisiensi dan compression Ratio

Sumber : Maleev. 1985. Internal Combustion Engine.



a.                Perbandingan Antara Efisiensi Mekanis dengan Compression Ratio

Pada grafik terlihat bahwa semakin besar perbandingan kompresi maka efisiensi mekanis akan semakin menurun, karena putaran berbanding lurus dengan perbandingan kompresi, maka semakin tinggi putaran efisiensi mekanis akan menurun diakibatkan gesekan yang terjadi semakin besar.

b.                Perbandingan Efisiensi Indikasi  dengan Compression Ratio

 Pada grafik terlihat bahwa semakin besar perbandingan kompresi maka efisiensi mekanis akan semakin meningkat. Kenaikkan tersebut dikarenakan perbandingan selisih daya indikasi lebih besar dibandingkan kenaikkan panas akibat kompresi.

c.                 Perbandingan Efisiensi Efektif  dan Compression Ratio

 Pada grafik terlihat bahwa semakin besar perbandingan kompresi maka efisiensi efektif akan semakin meningkat. Pada perbandingan kompresi tertentu efisiensi efektif akan mencapai nilai maksimum dan akan sedikit mengalami penurunan akibat adanya kerugian mekanis.
