SIKLUS DAYA UAP REGENERATIF Open Feed Water & Close Feed Water Vapor Cycle

  SIKLUS DAYA UAP REGENERATIF



Tujuan siklus ini adalah meningkatkan temperatur rata-rata air yang masuk kedalam boiler.



Pemanas/heater Air Umpan Terbuka

Open Feedwater Heater (OFH)

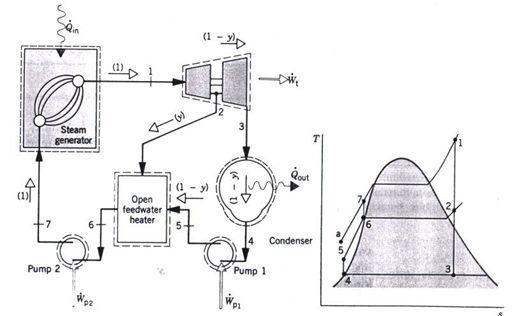

Gambar  Siklus daya uap regeneratif dengan pemanas air umpan terbuka.

Regenerasi dilakukan dengan menggunakan heater air umpan, yaitu sebuah penukar kalor (heat exchanger) jenis kontak dimana aliran dari suhu yang berbeda bercampur sehingga menghasilkan aliran dengan temperatur menengah.



Uap masuk ke turbin tingkat pertama pada kondisi 1 dan berekspansi ke kondisi 2 dimana sejumlah aliran diambil dan dimasukkan ke heater air umpan terbuka pada tekanan  p2. Sisa uap akan memasuki turbin tingkat

kedua  menuju  ke  tingkat  3.  Uap  yang  berupa  cairan  jenuh  ini  kemudian



dipompa dari kondisi 4 ke heater air umpan pada kondisi 5. Dari heater keluar aliran yang sudah bercampur untuk kemudian dipompa ke boiler.

Pada siklus ini energi diberikan pada dari kondisi 7 ke kondisi 1 dan bukan dari kondisi a ke 1 sehingga jumlah energi untuk memanaskan air bisa

dikurangi.

Pemanas Air Umpan Tertutup

Open Feedwater Heater (OFH)



Pemanasan air umpan dengan heater jenis tertutup dilakukan dengan menggunakan penukar kalor jenis shell and tube dimana suhu air umpan naik ketika uap yang diambil dari turbin mengalami kondensasi diluar tube yang membawa air umpan. Karena kedua aliran tidak bercampur maka tekanan masing-masing aliran bisa berbeda.

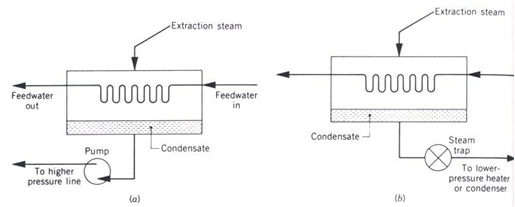

Gambar dibawah memperlihatkan dua cara bagaimana memindahkan kondensat dari heater air umpan tertutup. Pada gambar a. kondensat dipompa  ke  titik  tekanan  yang  lebih  tinggi  pada  siklus.  Gambar  b. kondensat  dibiarkan  masuk  ke  steam  trap  (perangkap  uap)  yang  ada  di heater pada tekanan lebih rendah atau didalam kondenser.



Gambar Contoh pemanas air umpan tertutup.



Gambar  diatas  adalah  siklus  daya  uap  regeneratif  yang  mempunyai heater air umpan tertutup dengan perangkap kondensat didalam kondenser.

Pemanas Air Umpan Jamak

Open and Close Feed Water Heater

Efisiensi termal bisa ditingkatkan dengan memakai beberapa pemanas air umpan pada tekanan yang memungkinkan.



Gambar   diatas   memperlihatkan   pembangkit   daya   dengan   tiga pemanas air umpan tertutup dan satu pemanas terbuka. Pembangkit daya dengan banyak pemanas air umpan biasanya mempunyai minimal satu buah pemanas air umpan terbuka yang beroperasi pada tekanan lebih besar dari tekanan  atmosfir  sehingga  oksigen  dan  gas-gas  lain  yang  terlarut  bisa dibuang dari siklus.
