Diagram TTT

 Diagram TTT

Diagram TTT (Time Temperatur Transformation) adalah sebuah gambaran suhu terhadap waktu untuk baja paduan dengan karakteristik tertentu. Diagram ini biasanya digunakan untuk menentukan kapan transformasi dimulai dan berakhir pada perlakuan panas isotermal sebelum menjadi campuran Austenite. Ketika Austenite didinginkan secara perlahan – lahan sampai suhu dibawah suhu kritis, struktur yang terbentuk adalah pearlite. Semakin meningkat suhu pendinginan, suhu transformasi pearlite akan semakin menurun. Struktur mikro dari material berubah dengan pasti bersama dengan meningkatnya laju pendinginan. Diagram TTT menunjukkan kapan transformasi mulai dan berakhir secara spesifik dan menunjukkan berapa persen Austenite yang bertransformasi pada saat suhu yang dibutuhkan tercapai.

Peningkatan kekerasan dapat tercapai melalui kecepatan pendinginan dengan melakukan pendinginan dari suhu yang dinaikkan seperti pendinginan furnace, pendinginan udara, pendinginan oli, cairan garam, air biasa, dan air asin.

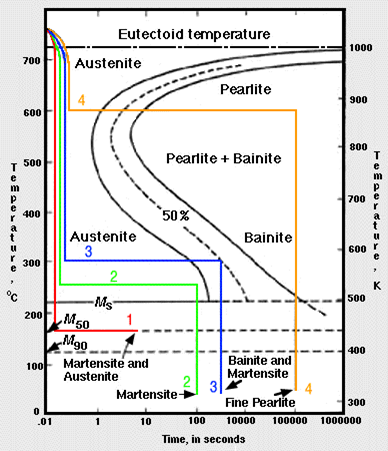

Gambar Diagram TTT



            Pada gambar diatas area sebelah kiri kurva transformasi menunjukkan daerah Austenite. Austenite stabil pada suhu diatas suhu kritis, tapi tidak stabil dibawah suhu kritis. Kurva disebelah kiri menandakan dimulainya transformasi dan kurva sebelah kanan berakhirnya transformasi. Area diantara kurva tersebut menandakan Austenite bertransformasi ke jenis struktur material berbeda (Austenite ke pearlite, Austenite ke Martensite, Austenite ke Bainite).
