Diagram CCT (Continuous Cooling Transformation )


Diagram Continous Cooling Transformation atau biasa disebut CCT diagram, merupakan diagram yang menggambarkan hubungan antara laju pendingin kontinu dengan fasa atau struktur yang terbentuk setelah terjadinya transformasi fasa secara teoritis. Kurva pendinginan CCT tidak terdapat pada TTT diagram dan berlangsung kontinyu. Diagram TTT hanya menunjukkan hubungan waktu, temperatur untuk transformasi austenit yang terjadi pada temperatur konstan.

Hubungan pendinginan secara kontinyu terdapat pada tansformasi di diagram CCT. CCTdiagram pada hakekatnya adalah turunan dari TTT diagram, yaitu dengan menggeser nose (merupakan titik penting terjadinya CCT) ke bawah.

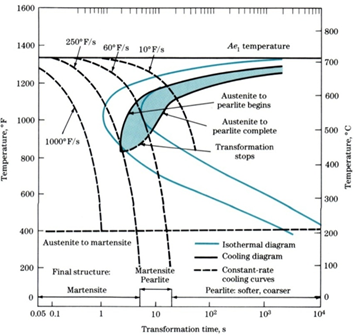

Gambar  Diagram CCT



a.     Transformasi pada Diagram CCT

Terlihat bahwa dengan menggeser nsoe, maka proses pendinginan yang realtif lebih lambat dibanding TTT. Diagram untuk perbandingan kontinyu seringkali disebabkan oleh kelebihan diagram TTT yang memberikan perkiraan terhadap klasifikasi mikrostruktur baja selama pendinginan kontinyu.

Pada proses laju pendinginan perlahan akan menghasilkan pearlit, pada proses laju pendinginan yang sedang akan dihasilkan pearlit dan martensit. Pada laju pendinginan cepat akan menghasilkan yang seluruhnya martensit..
