Jenis-jenis Flowmeter


Flowmeter merupakan alat yang digunakan untuk mengukur debit fluida, ada 4 jenis Flowmeter yaitu :

a) Rotameter

Alat yang digunakan untuk mengukur tingkat aliran fluida dalam tabung tertutup. Tersusun dari tabung dengan pelampung didalamnya yang kemudian didorong oleh aliran lalu ditarik ke bawah oleh gravitasi.





Gambar  Rotameter

Sumber: R.K. Rajput, A Textbook Of Fluid Mechanics, (2008 : 308)



b) Venturi

Alat yang digunakan untuk mengetahui beda tekanan. Efek venturi terjadi ketika fluida tersebut bergerak melalui pipa yang menyempit.




Gambar Venturi



c) Nozzle

Alat yang digunakan untuk mengetahui laju aliran, kecepatan sutu fluida.



Gambar Nozzle

Sumber: Faith A. Morrison, An Introduction of Fluid Mechanic , (2012 : 14)



d) Diffuser

Alat yang digunakan untuk mengubah energi kinetik fluida menjadi energi tekanan.



Gambar  Diffuser

Sumber: Anonymous 10, 2014



d) Orifice

Alat untuk mengukur besar arus aliran. Terdapat 3 jenis orifice, yaitu:

1. Concentric orifice

Digunakan untuk semua jenis fluida yang tidak mengandung partikel padat.

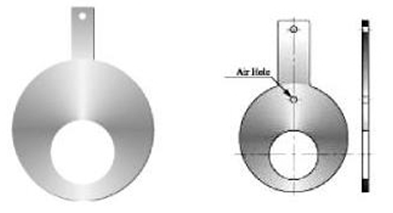

Gambar Concentric orifice

Sumber: Anonymous 11, 2014



2. Eccentric orifice

Digunakan untuk fluida yang mengandung partikel padat.



Gambar Eccentric orifice

Sumber: Anonymous 12, 2014



3. Segmental orifice

Digunakan untuk fluida khusus.


Gambar Segmental orifice

Sumber: Anonymous 13, 2014
