Macam-macam Katup / Valve



Katup adalah sebuah alat untuk mengatur aliran suatu fluida dengan menutup, membuka atau menghambat sebagian dari jalannya aliran. Beberapa macam katup yang sering digunakan, yaitu

a) Gate Valve

Bentuk penyekat adalah piringan, atau sering disebut wedge, yang digerakkan ke atas bawah untuk membuka dan menutup. Biasanya digunakan untuk posisi buka atau tutup sempurna dan tidak disarankan untuk posisi sebagian terbuka.

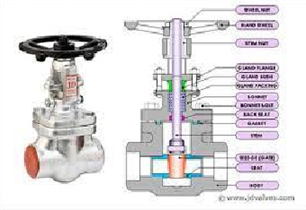

Gambar Gate Valve



b) Globe Valve

Digunakan untuk mengatur banyaknya aliran fluida.



Gambar  Globe Valve


c) Butterfly Valve

Bentuk penyekatnya adalah piringan yang mempunyai sumbu putar di tengahnya. Menurut desainnya, dapat dibagi menjadi concentric dan eccentric. Eccentrik memliki desain yang lebih sulit tetapi memiliki fungsi yang lebih baik dari concentric. Bentuknya yang sederhana membuat lebih ringan dibandingkan valve lainnya.



Gambar Butterfly Valve




d) Ball Valve

Bentuk penyekatnya berbentuk bola yang mempunyai lubang menerobos ditengahnya.



Gambar  Ball Valve




e) Plug Valve

Seperti ball valve, tetapi bagian dalamnya bukan berbentuk bola, melainkan silinder. Karena tidak ada ruangan kosong di dalam badan valve, maka cocok untuk fluida yang berat atau mengandung unsur padat seperti lumpur.



Gambar  Plug Valve
