Cara Pembuatan Pipa



Cara Pembuatan Pipa.

Pembuatan pipa menurut proses produksi dibagi menjadi dua :

·         Welded Steel Pipe (pipa dengan sambungan las)

·         Seamless pipe (pipa tanpa sambungan)

a. Welded Steel Pipe (disambung las)

Salah satu klasifikasi pipa berdasarkan cara pembuatannya dari pabriknya adalah sebagai berikut: Furnace butt weld. Biasanya untuk berukuran diameter 1/8 inch sampai 3 inch. Furnace lap weld. Untuk pipa pipa berukuran diameter 1 1/4 inch sampai 30 inch pekerjaan dalam pembuatan pipa type ini adalah : scarfing, bending, welding, sizing, strai, cutting, jointing dan inspecting. Electric weld. Untuk pipa pipa berukuran diameter 6 inch sampai 30 inch. Proses Pembuatan pipa dengan electric weld ini adalah lembar plat baja setelah dilengkungkan (buttedge) kemudian disambung dengan las listrik pada welding unit.

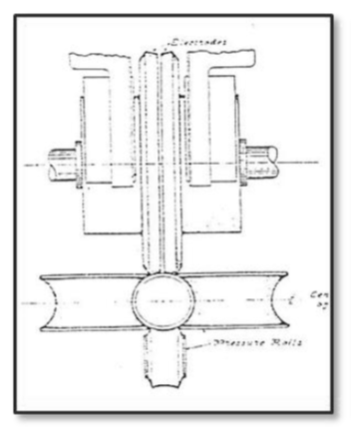

Gambar Welding Unit

Berdasar pengelasan maka proses pembuatan pipa dengan sistem welded dapat dibedakan :

·         Electric Resistence Welded Pipe Process (ERW)

Pada proses ini bahan baja di rol sehingga, membentuk pipa dengan diameter tertentu dan dilakukan pengelasan sisi yang berhadapan dng cara pada sisi-sisi tsb, diberikan beda potensial listrik yang tinggi shg, pipa menjadi pijar (T = ± 2600 ° F) Sehingga kedua sisinya menyatu tanpa memberikan logam pengisi.

·         Double Submarged Arc Welded Longitudinal Proses.

Hampir sama dengan proses Electric Resistence Welded Pipe Process (ERW), bedanya propil pipa yg di las dibuat Tirus dan dipanasi dengan pemanasan api dan pakai bahan Pengisi/Elektroda. Pipa dilas dengan dua sisi dalam & luar dengan arah memanjang.

·         Spiral Seam Submarged Arc Welded Process.

Pipa yang mempunyai pengelasan melingkar (helical) yang dibuat dengan proses automatic. Pembuatan pipa ini diperlukan plat baja yang panjang kemudian di Rol shg membentuk pipa dng sambungan berbentuk Spiral.



b. Seamless Pipe (pipa tanpa sambungan)

Seamless pipe adalah pipa yang tidak mempunyai pelipit dan tidak pula di las, lebih halus dan sangat kuat. Diameter pipa seamless ini bervariasi antara 3 1/3 inch sampai 24 inch.

Gambar : susunan gulungan dan mandrel dan prinsip bergulir diagonal digunakan dalam gulungan penusuk)

Seamless Pipe (pipa tanpa sambungan):

• Pipa yang dibuat dari baja Silinder/Pejal tanpa memakai Sambungan.

• Baja silinder/pejal di masukan Furnace dan Dipanaskan dng, Temp. diatas temp. kritisnya ( 1400 ° C)

• Proses pemanasan ini pipa pejal di rol dan ditekan dengan menggunakan mandrel sebagai pembentuk diameter dlm.

• Sebagai media pendingin pada proses ini adalah dengan pendinginan udara.

• Setelah pipa dipotong sesuai panjang yang diinginkan & dilakukan pengerjaan finishing.

• Pipa Seamless banyak digunakan pada program Pemboran minyak dng, tekanan Operasi yang sangat tinggi.

• Ø pipa ini berpariasi antara : 3 1/2 ― sampai 24 inch.

 Sumber : Teknik Produksi Migas, Semester 3, Kementerian & Kebudayaan RI
